Расчетный диапазон и разрешение для оптического модуля USB

Приведенные ниже графики служат для определения спектрального диапазона и разрешения спектрометра с оптическим модулем USB при использовании различных дифракционных решеток и входной щели размером 25 мкм.

Пример: если начальная длина волны равна 250 нм, то ширина спектрального диапазона ~ 667 нм, что обеспечивает работу в диапазоне длин волн 250–917 нм с оптическим разрешением 1.34 нм (FWHM). Дифракционные решётки для оптического модуля USB с плотностью штрихов 600 мм^–1: №1, 2, 3, 4, 14.

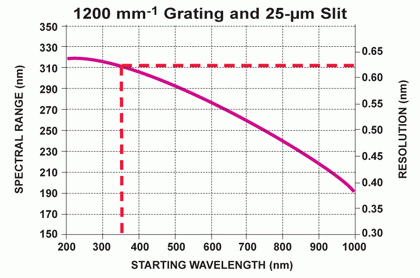

Пример: если начальная длина волны равна 350 нм, то ширина спектрального диапазона ~ 310 нм, что обеспечивает работу в диапазоне длин волн 350–660 нм с оптическим разрешением 0.63 нм (FWHM). Дифракционные решётки для оптического модуля USB с плотностью штрихов 1200 мм^–1: №5, 6, 9.

Пример: если начальная длина волны равна 400 нм, то ширина спектрального диапазона ~ 190 нм, что обеспечивает работу в диапазоне длин волн 400–590 нм с оптическим разрешением 0.38 нм (FWHM). Дифракционные решётки для оптического модуля USB с плотностью штрихов 1800 мм^–1: №10, 11.

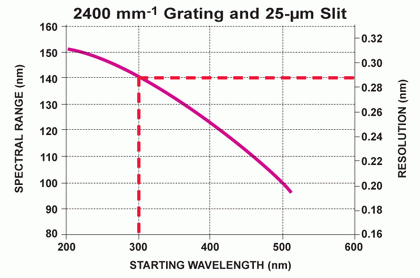

Пример: если начальная длина волны равна 300 нм, то ширина спектрального диапазона ~ 140 нм, что обеспечивает работу в диапазоне длин волн 300–440 нм с оптическим разрешением 0.29 нм (FWHM). Дифракционные решётки для оптического модуля USB с плотностью штрихов 2400 мм^–1: №7, 12.
